vsRAD (雷達可視化引擎)

vsRAD是一款雷達二維可視化仿真軟件，用於雷達回波顯示，提供多種雷達回波顯示模式，可以批量處理和顯示外部雷達探測模型輸入的回波數據。vsRAD基於完全開放的架搆，開放的API允許用戶添加特殊的顯示內容和效果，用戶可以對它進行客製化編輯或將它與第三方軟體整合。

Product_vsRAD

特色

  1. White Box｜vsRAD 是設計用來讓用戶能夠使用發布的應用程式來增加自己的 callbacks 給任何的繪圖。
  2. C code｜vsRAD 是以 ANSI C 編寫，用於最大的CPU效能。
  3. OpenGL｜vsRAD使用OpenGL來提供更寫實的視覺效果。
  4. Shared-Memory｜vsRAD使用Shared-Memory segmen t作為數據輸入與命令，避免與數據提供者的同步故障。
  5. 連結性｜vsRAD是一個獨立的函數庫，可以嵌入一個圖形化應用程序。
  6. API ｜vsRAD 具有一個完整的API，用來控制運行時的顯示。
  7. 擴展性｜vsRAD 提供創新的 PPI、A/R及B模式，其他模式可由用戶添加。
  8. 地圖顯示｜海岸線、Dted 和 Arc/Info。
  9. Real-time 引擎｜內部30 Hz，從屬於系統外部的時鐘或者不同步。
  10. 授權｜不需額外的輸出授權。

Product_vsRAD　　Product_vsRAD　　Product_vsRAD　　Product_vsRAD



vsRAD 是一個獨立的應用程序，使用默認的OpenGL 窗口作為顯示界面。

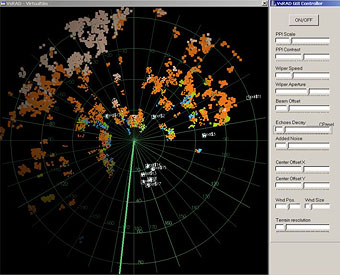

PPI模式

PPI 模式
以極坐標的方式來顯示實體和地形回波，可以較方便的觀測到實體的角度/距離.中心位置可以通過滑鼠上下左右移動。

A/R模式

A/R 模式
以方位角/功率圖的形式顯示回波。上半部顯示的是雷達波束掃描到的整個範圍。下半部是紅色矩形框選中部分的放大。

B掃描模式

B 掃描模式
以方向/距離的形式顯示回波，可以比PPI模式獲得更清晰的方位信息。

與虛擬儀表軟體集成

虛擬儀表軟體集成
使用者可修改或輕易的替換任何視效組件，偵測回波或者地形表示等也是可由使用者自行替換。網格、噪聲和衰減模式可以依據需要被參數化或取代。vsRAD 是以ANSI C code 寫成，用於最大的執行效能及理解，不需要是資深的編程人員都可以特製顯示引擎。vsRAD 的工具包可以支援上百個回波，並以高端的OpenGL圖形卡提供優異的結果。
GIS圖層可在顯示螢幕上添加，vsRAD 支援顯示海岸線、Dted 和 Arc/Info，工具包中亦提供地形轉換器，典型的vsRAD應用是被嵌入於雷達面板，提供給模擬器或訓練員使用。



其他功能
雷達掃描速度、掃描角度、回波延遲、干擾噪聲、網格大小、掃描中心、雷達探測中的可視性（ LOS ），掃描方式等進行控制。
